◆地空協同電磁探地技術
技術優勢
●高效率:大功率電源車發射信號,無人機空中采集數據,每天可探測剖面長度10km
●大深度:探測深度可達2.5km
●適合快速選線勘察、深埋長隧道勘察

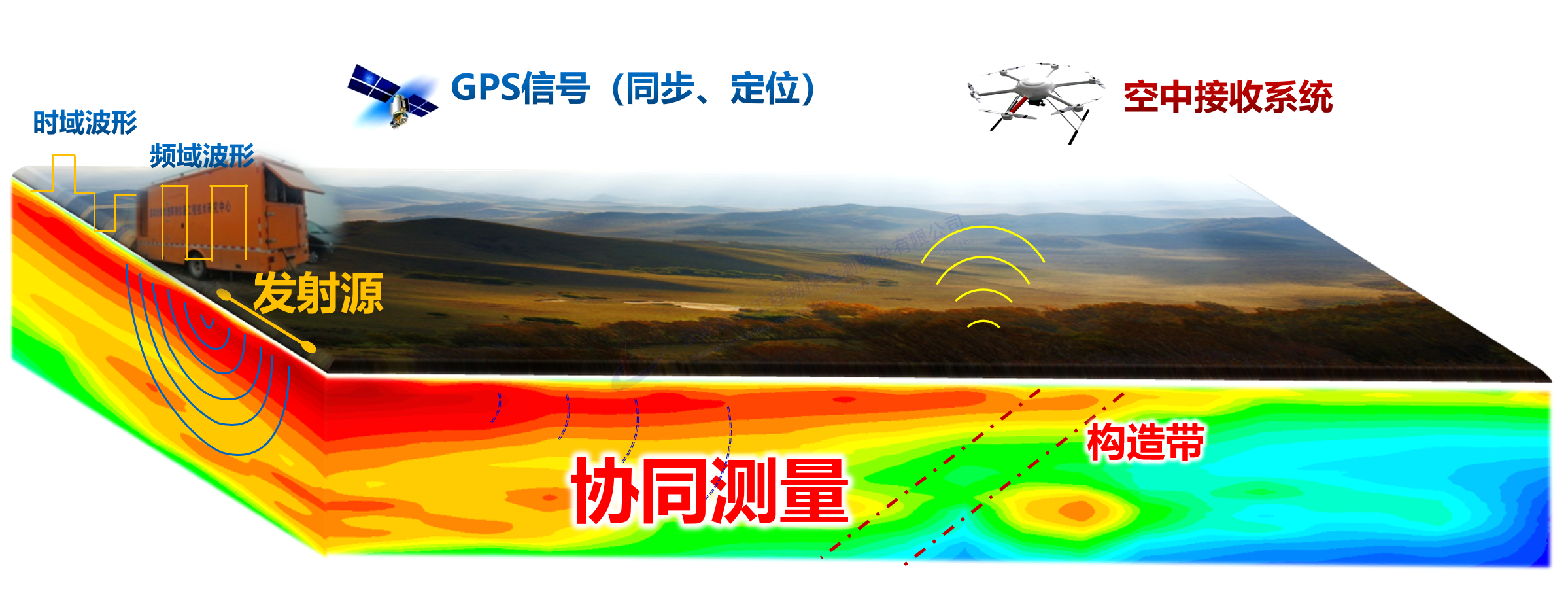

地空協同電磁探地系統工作原理圖
◆大功率電測深成像技術
技術優勢
●探測深:大功率供電(1200V電壓)、長排列布置(4km),最大探測深度超過1km
●抗地形干擾:專利地形校正與三維成像算法,提高了探測精度
●適合深埋長隧道地下水、斷層等不良地質的三維勘察,宏觀判斷突泥涌水、塌方冒頂災害潛在風險段

大功率電測深成像技術三維探測成果
◆案例:云南某高速公路特長隧道不良地質專項探測
云南某高速公路特長隧道,最大埋深1.3km,地形地質條件復雜。下圖為大功率電測深成像技術專項探測結果。通過探測,新發現斷層16條,富水段26處。經開挖跟蹤驗證,探測結果與揭露情況吻合。

說明:圖中用不同顏色反映地下電阻率分布情況。紅色、橙色和黃色區域為相對高電阻率區,代表巖體相對致密,完整性好,含水量小;藍色為相對低阻區,代表巖體含水、松散破碎或風化程度高。
